机械特性
- 可选配各种转速之主轴，以达到最高的研磨效率。
- 双砂轮主轴，实现高度效率内/外径研磨。
- 内径、外径、端面、斜面研磨一次完成。
- 高刚性机体结构，确保最佳研磨稳定性。
- X,Y,Z轴均配置高精密线性滑轨。
- 本机搭载Fanuc Oi CNC控制器。
- 多面研磨只需一次装夹工件。
- 非圆形研磨功能(选配)。
- 全密闭式护罩。
机械规格
| 型式 | GJ-400A | GJ-400B |
|---|---|---|
| 工件主轴最大旋径 | Ø 400 mm | Ø 400 mm |
| 工件主轴迴转速 | 0 ~ 1,000 rpm | 0 ~ 1,000 rpm |
| 工件主轴台手动角度调整 | +15˚ & -2˚ | +15˚ & -2˚ |
| X轴最大行程 | 360 mm | 360 mm |
| Y / Z轴最大行程 | 340 + 240 mm | 340 + 240 mm |
| 可研磨内孔径范围 | Ø 0 ~ 310 mm | Ø 0 ~ 310 mm |
| 最大可研磨外径范围 (滑板前) | 380 mm x 100 mm | 380 mm x 100 mm |
| 最大可研磨长度 (内径) | 250 mm | 250 mm |
| 可载装工件重量 | 56 kgs | 56 kgs |
| X / Y / Z 轴位移速度 | 0 ~ 10,000 mm / min | 0 ~ 10,000 mm / min |
| X / Y / Z 轴最小移位单位 | 0.0001 mm | 0.0001 mm |
| 主轴马达 | - |
AIF8 / 3,000 1.6 kw Wheel head A-5 |
| Y / Z 轴砂轮主轴马达 | 3HP 2kw 2P | 3HP 2kw 2P |
| 砂轮主轴转速 |
砂轮主轴 8,000 ~ 50,000 rpm (任选2支)(油脂) |
砂轮主轴 8,000 ~ 50,000 rpm (任选2支)(油脂) |
| 电力需求 | 15 kw | 15 kw |
| 机械淨重 | 4,500 kgs | 4,500 kgs |
适用产业
-
机械主轴零件
-
汽、机车传动齿轮
-
模具
-
医疗器材
-
航太零件
多面研磨 一气呵成
利用控制器的特殊软体设备，对于複杂工件之多面研磨，可一次完成。除了可确保加工之高精度、高效率。并且可大幅降低加工成本。

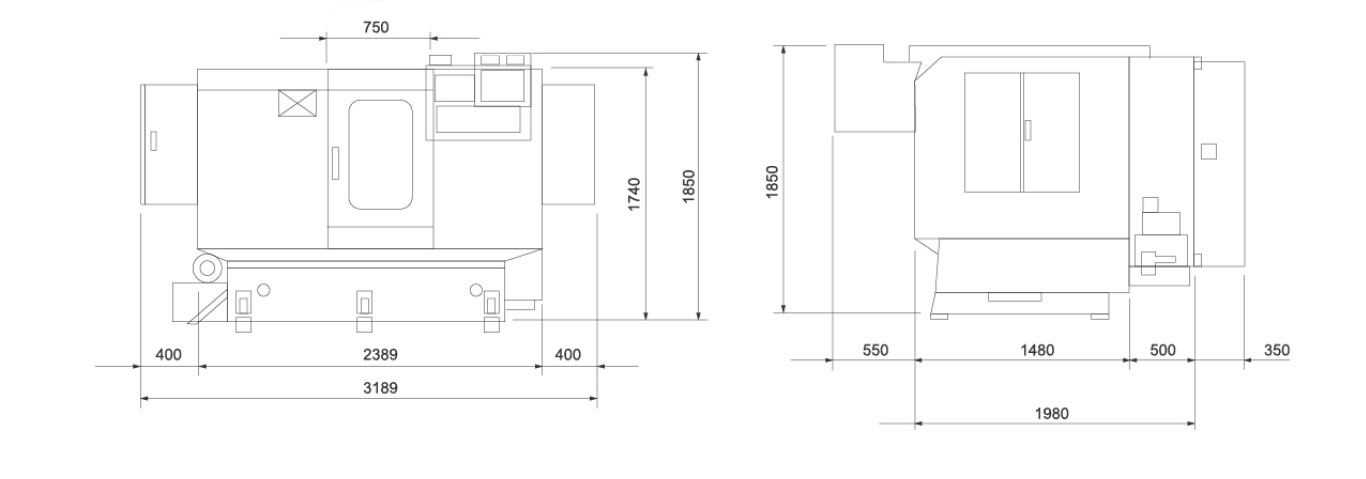

机械尺寸
註 : 以上图面尺寸单位为 mm
