机械特性
- 标配内藏式主轴，转速适用范围大，更高的切削比，以达到最高的研磨效率。
- 内径、外径、端面、斜面研磨一次完成。
- X、Y、Z轴均配置高精度线性滑轨。
- 双砂轮主轴结构，展现高效率内/外径研磨。
- 以使用者为出发点设计的底座，半圆形设计减少空间浪费，及厚实稳重高刚性机体结构，确保最佳研磨稳定性。
- 本机搭载 FANUC 0i-TF CNC控制器。
- 多面研磨只需一次装夹工件。
- 非圆形研磨功能(选配)。
- 全密闭式护罩。
- B轴配合环形光学尺，达到旋转定位最佳精度。
机械规格
| 型式 | GJ-412-500 | GJ-412-1000 |
|---|---|---|
| 工件主轴最大旋径 | Ø 450 mm | |
| 工件主轴回转速度 | 0 ~ 1,000 rpm | |
| 工件主轴台手动角度调整 | 0 ˚ ~15˚ | |
| 可研磨內孔径范围 | 0 ~ 300 mm | |
| 最大可研磨外径范围 | ¢360 mm | |
| 最大可研磨长度 | ¢300 mm | |
| 最大可工件长度 | 1000 mm | |
| 单次最多加工面 | 8 | |
| 可装载工件重量 | 120 KG | |
| X轴最大行程 | 550 mm | |
| Y轴最大行程 | 375 mm | |
| Z轴最大行程 | 375 mm | |
| X轴位移速度 | 0~10,000 mm/min | |
| Y轴位移速度 | 0~10,000 mm/min | |
| Z轴位移速度 | 0~10,000 mm/min | |
| X轴最小位移单位 | 0.0001 mm | |
| Y轴最小位移单位 | 0.0001 mm | |
| Z轴最小位移单位 | 0.0001 mm | |
| X轴夹头主轴马达 | 伺服马达 1.2KW | |
| 电力需求 | 20 kW | |
| 机械尺寸 | 2754*3289*1978 mm | |
| 机械净重 | 9,500 Kg |

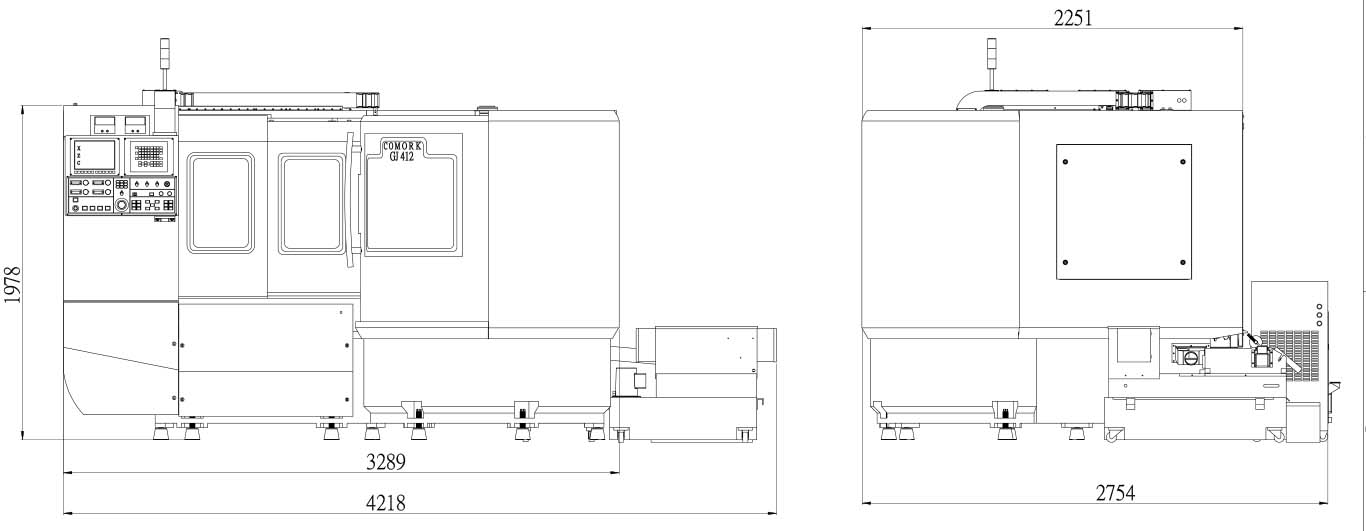

机械尺寸
注 : 以上图面尺寸单位为 mm
